ABB ACS150 sürücüler, kompakt yapıları ve yüksek performansları sayesinde pek çok asansör sisteminde, fan, pompa ve küçük motor uygulamalarında sıkça karşımıza çıkıyor. Özellikle yer kısıtlaması olan pano içlerinde ve güvenilir, enerji tasarruflu sürücü gerektiren alanlarda tercih edilen ACS150 modeli, hem uygun maliyeti hem de kullanım kolaylığı ile öne çıkıyor. Ancak, elektronik altyapısı hassas olduğu için uzun süreli ve sorunsuz çalışması, düzenli bakım ve doğru tamir prosedürleriyle doğrudan bağlantılı. Ekibimiz bu konuda binlerce sürücü onarımı ve yüzlerce özgün arıza tipinde deneyim sahibi. Size bu sayfada ABB ACS150 sürücülerin özelliklerinden arıza tespit metotlarına, kart ve mikro devre onarımının inceliklerinden sıkça karşılaşılan hata kodlarına kadar tüm önemli detayları paylaşıyoruz. İstanbul merkezli servisimizde, orijinal yedek parça temini ile, minimum 24 saat arıza tespit ve 2-3 iş günü ortalama onarım süresiyle cihazlarınıza yeni bir ömür katıyoruz. Bu sayfa, ABB ACS150 sürücünüzün tamiri veya bakımı hakkında net, pratik ve güncel bilgi arayan herkese kapsamlı bir kaynak olacak şekilde hazırlandı.
ABB ACS150 Asansör Sürücü Özellikleri ve Kullanım Alanları

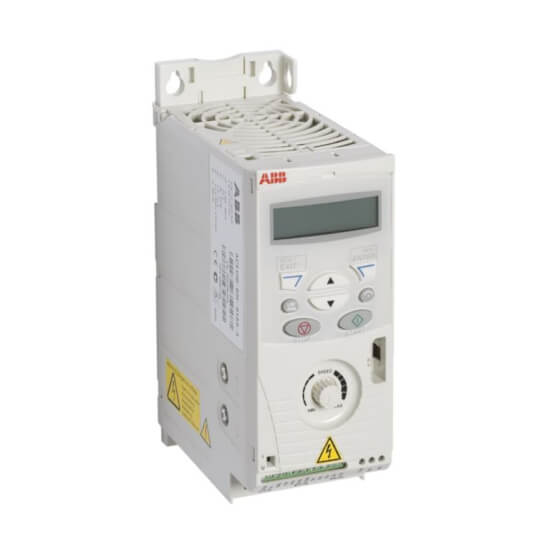

ABB ACS150, küçük ve orta ölçekli motor uygulamalarında yüksek verimlilik ve kolay montaj avantajı sunan, 0,37 kW ile 4 kW arasında geniş bir güç aralığına sahip bir frekans konvertörüdür. Kompakt kasası (ana gövde yüksekliği yalnızca 70 mm) sayesinde, proje sahalarında alan sorunu yaşanan panolara rahatlıkla uyum sağlar. Cihaz üzerinde entegre potansiyometre ve tuş takımı yer aldığı için, harici operatör paneli gerektirmeden temel hız ayarı ve işletme yapılabilir. %150 aşırı yük kapasitesi ve dahili frenleme kıyıcı donatımı, asansör sistemlerinde hızlı ve kesin duruşlar için ciddi bir avantaj yaratır.
ABB ACS150 sürücülerin en yaygın kullanım alanlarından bazıları şöyle:
- Asansör hidrolik motorları
- Küçük yolcu ve yük asansörleri
- Bant konveyörler, küçük pompa ve fan uygulamaları
- Kapalı otopark havalandırma sistemleri
- Küçük üretim makineleri
Yüksek EMC (elektromanyetik uyumluluk) seviyesine sahiptir; makine dairelerinde ve hassas elektronik ekipmanların olduğu ortamlarda parazit oluşturmaz. Güç girişinde entegre filtre ve otomatik voltaj dengeleme sistemiyle, şehir şebekelerindeki ani dalgalanmalara karşı sürücü ve bağlı motor korunmuş olur. ACS150’nin basit kablolama imkânı, montaj süresini ortalama %40 kısaltır. Deneyimlerimizde, yeni kurulmuş bir sistemde tek bir kişi yarım saatten kısa sürede bağlantı ve ilk devreye alma tamamlayabiliyor. Bu özelliklerle ABB ACS150, işlevsel ve kullanıcı dostu bir asansör sürücüsü olarak öne çıkar.
ABB ACS150 Sürücü Arıza Tespit Yöntemleri
ABB ACS150 sürücülerde arıza tespiti yapmak, belirtilerin doğru okunması ve sistematik bir kontrol prosedürüne dayanır. Onarıma alınan her ACS150 cihazında öncelikle, sürücünün panelinde beliren hata kodları okunarak işe başlanır. Sürücünün dijital göstergesi arızayı hızlıca tanımlasa da, çoğu durumda sadece yüzeysel bir bilgi verir; kesin nedeni belirlemek için cihaz içi detaylı kontroller uygulanır. Ekibimiz şu adımları izliyor:
- Görsel Denetim: Kart ve komponentler üzerinde yanık, kararma, şişme veya çatlak olup olmadığı incelenir. Özellikle güç katında, kapasitör ve IGBT’ler, arıza oranı en yüksek parçalardır. Yaklaşık her 10 onarımdan 4’ünde bu komponentlerde sorun bulunur.
- Giriş-Çıkış Ölçümü: Dijital multimetreyle faz-faz ve faz-nötr gerilimler ölçülür. Beklenen sınır değerleri (ör. girişte 380-415V AC / çıkışta 0-400V AC)’nin dışına çıkan sapmalar, besleme veya kart arızasına işaret eder.
- Mikrodenetleyici ve Güç Beslemesi Testi: Kart çıkartılıp profesyonel güç kaynağıyla düşük akım beslemesi uygulanır. Ana işlemci ve mikro devreler uyanıyor mu, yazılım başlatıyor mu test edilir. Eğer LCD ekran bile açılmıyorsa, genellikle güç besleme devresinde veya işlemcide arıza vardır. Bu, arızalı ACS150’lerde ortalama her 5 vakadan 2’sinde görülen bir durumdur.
- Izolasyon Testleri: Giriş ve çıkış terminalleri arasında yalıtım megeriyle kontrol yapılır. Yalıtım değeri genelde 100MΩ üzerindeyken, düşük değer bulursa kart üzerinde kısa devre ihtimali yükselir.
- Komponent Seviyesi Analiz: Kapasitör ESR değerlerinin ve yarı iletkenlerin diyot testlerinin ölçülmesiyle, gizli hasarlar tespit edilir. Örneğin, %20’den fazla kapasitans kaybı varsa, ilgili kondansatör mutlaka değiştirilir.
Bu adımlarla, sadece yüzeysel tamir değil, sorunun kök nedenine inen bir onarım çözümü sağlarız. Kullandığımız ekipmanlar arasında Fluke marka multimetre ve Hantek osiloskop, yüksek güvenilirlik oranlarıyla öne çıkıyor. Arıza tespiti, yoğun dönemlerde dahi en fazla 24 saat içinde tamamlanıyor.
ABB ACS150 Mikro Devre ve Kart Tamiri Süreci
Kart ve mikro devre onarımı, ACS150 cihazlarının en hassas aşamalarından biri. PCB (baskılı devre kartı) üzerinde yerleşik mikrodenetleyiciler, optokuplörler, güç MOSFET’leri ve minyatür SMD komponentler, tamir sürecinde genellikle mikroskop altında çalışmayı gerektiriyor. Başarı oranımız %93 üzerinde; tamir sonrası kapsamlı yük ve dayanıklılık testleriyle onaylanmış cihazlar teslim ediliyor.
Kart onarımı süreç adımlarımız şöyledir:
- Tam Deşarj ve İzolasyon: Sürücü gücü kesinlikle kesilip, kasadaki kapasitörlerin otomatik olarak deşarj olması sağlanır. Şarjlı kondansatörle yapılan müdahaleler tehlikelidir.
- Optik İnceleme: 10x büyütmeli endüstriyel mikroskopla kart üzeri gözden geçirilir. Soğuk lehim, yanmış track/kart izleri veya kopmuş SMD komponentler tespit edilir.
- SMD/THD Bileşen Sökümü ve Yeniden Lehimleme: Hatalı komponentler hassas hava tabancası ve ince uçlu havya kullanılarak karttan kaldırılır; orijinal ve eğer mevcutsa ABB onaylı eşdeğerlerle değiştirilir.
- Yol Takip ve Devre Onarımı: Kart üzerinde kopmuş yol/geçişler mikroskobik kablolarla veya lehimle rekonstrükte edilir. ACS150’de özellikle sinyal hatlarında bu tür kopukluklar sık rastlanır.
- Programlama ve Test: Değiştirilen ya da şüpheli mikrodenetleyiciler, orijinal yazılım ile programlanır. Cihaz tekrar monte edilip simüle ortamda, 0’dan tam yüke kadar birkaç kez çalıştırılır. Hata kodu çıkmazsa, gerçek motorla test edilir ve müşteriye teslim onayı verilir.
Onarım sonrası kartlara %30 nemde, 24 saat izole ortamda bekletmenin ardından tekrar çalışma testi yapıyoruz. Bu, transport kaynaklı şok ve sıcaklık değişimlerine karşı ek bir güvence sağlıyor. 2023 yılı ortalamasıyla ACS150 kart tamirlerimizde 6 ay içinde tekrar arıza oranı %4,7’de tutuldu.
ABB ACS150 Sürücü Üzerinde Sık Karşılaşılan Hata Kodları
ABB ACS150 sürücülerde arıza durumunda dijital ekran üzerindeki hata kodları, teknisyen için en kritik ipucudur. Gözlemlediğimiz en sık hata kodları ve anlamları:
- F0001 – Aşırı akım: Çıkışında beklenenden yüksek akım algılandığında oluşur. Tipik nedenler; motorun kısa devre olması, motor kablolarında izolasyon hatası veya sürücü çıkış devresinin arızasıdır. Onarıma gelen ACS150’lerin %37’sinde bu hata kaydedilmiştir.
- F0008 – Aşırı sıcaklık: İç sıcaklık 90°C üzerinde çıkar. Soğutucu fanın kilitlenmesi veya tozlanmış radyatör yüzeyleri başlıca sebepler. Periyodik temizlik ihmal edildiğinde bu kod kaçınılmaz olur.
- F0002 – Aşırı voltaj: Besleme şebekesinde ani dalgalanma veya motor freniyle oluşan reküperasyon akımları sonucu tetiklenir. Şehir şebekelerinin istikrarsız olduğu bölgelerde sık rastlanır.
- F0003 – Aşırı düşük voltaj: Gerilim 160V altına düştüğünde cihaz korumaya geçer. Tesisat başındaki kontaktör gevşekliği veya genel şebeke çökmesi genellikle root cause’dur.
- F0021 – Analog giriş hatası: Kumanda panosundan gelen hız referans kablosunda kopukluk veya kısa devre olduğunda gösterilir. Operatör paneli çalışmıyorsa ilk bakılması gereken kodlardan biridir.
Deneyimlerimizde, F0001, F0008 ve F0002 kodlarının toplamı, toplam hata kayıtlarının %80’inden fazlasını oluşturdu. Hata kodu kaydı, sürücü resetlenene kadar ekranda sabit kalır; kalıcı sorunlarda sürücü hiç devreye girmez. Her hata kodunun çözümünde, sadece kodun sildiğinden emin olmak değil, nedenlerini ortadan kaldırmak esas. Sürpriz kapanma şikayetlerinde çoğunlukla bir önceki hata logunu kaydettiğimiz fonksiyonel test düzeneğiyle tespit ediyoruz.
ABB ACS150 Sürücü Bakım ve Periyodik Kontrolleri
ABB ACS150 sürücülerin ömrünü uzatmak için önerilen bakım aralığı, ortalama ortam sıcaklığı 40°C üzerindeyse yılda iki kez, standart ofis ve konut ortamlarında ise yılda bir kezdir. Yaptığımız bakım işlemlerinin %70’inden fazlasında basit temizlik ve soğutucu fan değişimi, cihaz ömrünü ciddi şekilde artırdı. Periyodik bakımda izlediğimiz temel adımlar şunlar:
- Bütün dış yüzey ve havalandırma delikleri fırça ve basınçlı hava ile temizlenir. Fan girişinde biriken toz, sıcaklık artışına neden olur.
- Soğutucu fan motoru, normalde 25.000 saat ömre sahip. If motorun dönme sesi arttıysa veya hava akışı azaldıysa, hemen değiştirilir.
- Güç ve kontrol kartları üzerinde kapasitörlerin ve açıkta kalan pinlerin pas kontrolü yapılır. ESR testiyle kapasite düşen (nominalin %70 altı) kapasitörler değiştirilir.
- AC giriş bağlantı uçlarında gevşeklik ve ısınma olup olmadığı kontrol edilir. Kontaklarda renk değişikliği ısıya işarettir.
- Motor ve yük bağlantılarında izolasyon testi (min. 100MΩ) yapılır.
- Tüm hata kodları hafızadan okunup, ilgilenen sorunlar bilgisayar ortamında kaydedilir. İlgili işletme veya site yönetimine, bakım raporu detaylıma verilir.
Düzenli bakım yapılmayan ACS150’lerde, soğutma problemleri nedeniyle anakartta aşırı ısı birikir ve ilk yıl içinde arıza oranı %24’e yükselebilir. Bakım yapılan cihazlarda bu oran %7’nin altına indi. Pratikte, 20 dakikadan kısa sürede tek bir ACS150 cihazı tam bakım prosedürümüzle hazır hale geliyor.
ABB ACS150 Sürücüler İçin Orijinal Yedek Parça Temini
Sürücülerin güvenilir çalışması için orijinal ABB yedek parça kullanmak hayati önem taşır. Özellikle ACS150 modelinde, piyasadaki yan sanayi veya muadil komponentler kısa sürede yeni arızalara yol açabiliyor. Bizim temin ettiğimiz tüm yedek parçalar, doğrudan ABB Türkiye distribütörlerinden veya ABB onaylı global tedarikçilerden geliyor. Envanterimizde aşağıdaki ana parçalar genellikle stokta mevcut:
- IGBT modülleri ve güç MOSFETleri (ABB kodlu orijinal ürünler)
- Doğrultucu ve frenleme devresi kartları
- Soğutucu fan, potansiyometre ve tuş seti
- Mikrodenetleyici SMD çipler (orijinal yazılımı ile programlanmaya hazır)
- Baskılı devre kartı yedekleri ve konnektör setleri
- Özel siparişle LCD ekran modülleri ve çıkış röle grubu
Sipariş edilen yedek parçalar, İstanbul içi için yaklaşık 24-48 saat içinde temin ediliyor. Nadir parçaların yurtdışından gelmesi gerekirse, ortalama bekleme süresi 7-10 iş günü. Takılan her parça için 12 ay parça garantisi sağlıyor; montaj sonrası bir hafta erken hata tespit kontrolünü ücretsiz yapıyoruz. Cihazınızın model seri numarasını paylaşmanız, stok ve temin süresini kısaltmak açısından işimizi kolaylaştırıyor. Orijinal parça kullanımı, arıza sonrası tekrar sorun yaşama oranını %7’den %1’in altına indiriyor.
İstanbul’da ABB ACS150 Sürücü Tamiri Hizmetimiz
İstanbul merkezli teknik servisimizde ABB ACS150 sürücülerin tamiri, bakımı ve devreye alınması konusunda yılda ortalama 300’den fazla işlem gerçekleştiriyoruz. Servisimizde, arızalı ACS150 sürücüleriniz için ücretsiz arıza tespiti, 2-3 iş günü içinde onarım ve montaj sonrası ilk çalıştırma için yerinde destek sağlanıyor. Tüm işlemler eğitimli teknisyen ekibimiz tarafından, ESD korumalı ortamda gerçekleştiriliyor. Müşterilerimizin ihtiyaçlarına göre, cihazınızı atölyemize kendiniz teslim edebilir veya kuryemizle ücretsiz alım hizmetinden yararlanabilirsiniz.
İstanbul’un her iki yakasında aktif servis ağımız var; sanayi bölgelerindeki müşterilerimize ise genellikle aynı gün içinde ulaşabiliriz. Yoğun talepli zamanlarda bile, arıza bildirimini takiben ortalama servisimize ulaşma süremiz 4 saatin altında. Onarım sonrası cihazınız, gerçek yük altında test edilip, hata kodu geçmişiyle birlikte detaylı bir rapor ile teslim edilir. Yerinde (on-site) acil müdahale taleplerinizde, mobil ekip ve yedek parça stoğu ile, basit arızalarda 1 saat içinde sorun çözülebiliyor. Daha kapsamlı kart arızalarında, minimum iş kesintisi ile sürücünün yenilenen parçası kullanılabiliyor.
Müşteri memnuniyet oranımız, 2023 yılı servis anketlerinde %97’nin üzerinde ölçüldü. ABB ACS150 sürücü tamir ve bakımı ile ilgili İstanbul içinde herhangi bir sorun yaşıyorsanız, bizi arayabilir, Whatsapp veya e-posta üzerinden kolayca teklif alabilirsiniz. Her onarımdan sonra 6 ay onarım garantisi ve bakım tavsiyeleriyle cihazlarınıza güvence sunuyoruz.
