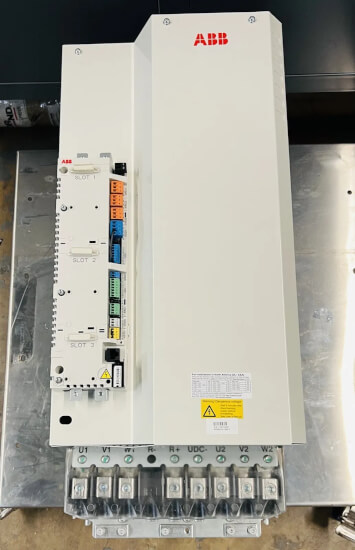

ABB ACS850 sürücüler, zorlu endüstriyel uygulamalarda yüksek performans ve hassas motor kontrolü gerektiren asansör sistemlerinde güvenle tercih edilen inverterler arasında yer alır. Özellikle ağır yük asansörlerinde, sistemin en kritik parçalarından biridir. Bu modelin tamiri ve bakımı, sıradan sürücülere göre daha fazla uzmanlık ister çünkü ACS850’nin motor senkronizasyon kabiliyeti ve entegre fren kontrolü, diğer sürücülere kıyasla karmaşık test süreçleri gerektirir. Sürünün anında arıza kodu verebilmesi, etap etap hâl değiştirerek hata kaydını gösterebilmesi ve kendi içindeki parametrelerin hassaslığı, hem teşhis hem de onarımda teknik bilgiye ciddi ihtiyaç doğurur. İstanbul’da sektörde uzun yıllardır edindiğimiz ABB ACS850 tamiri tecrübesiyle, bizden destek alan müşterilerimiz, genellikle arızanın kök nedeninin tam olarak tespit edilmesinin ne kadar önemli olduğunu deneyimlemişlerdir. Sürücü tamiri esnasında fren devresinden enkoder bağlantısına, sürücü soğutmasından fan kontrolüne ve hatta yazılım güncellemelerine kadar pek çok ayrıntıya dikkat etmek uzun ömürlü ve arızasız bir kullanım sağlar. Bu sayfada, ACS850 modelinin teknik özelliklerinden sık rastlanan arızalarına, test süreçlerinden yedek parça teminine kadar tam kapsamlı bilgi bulacaksınız.

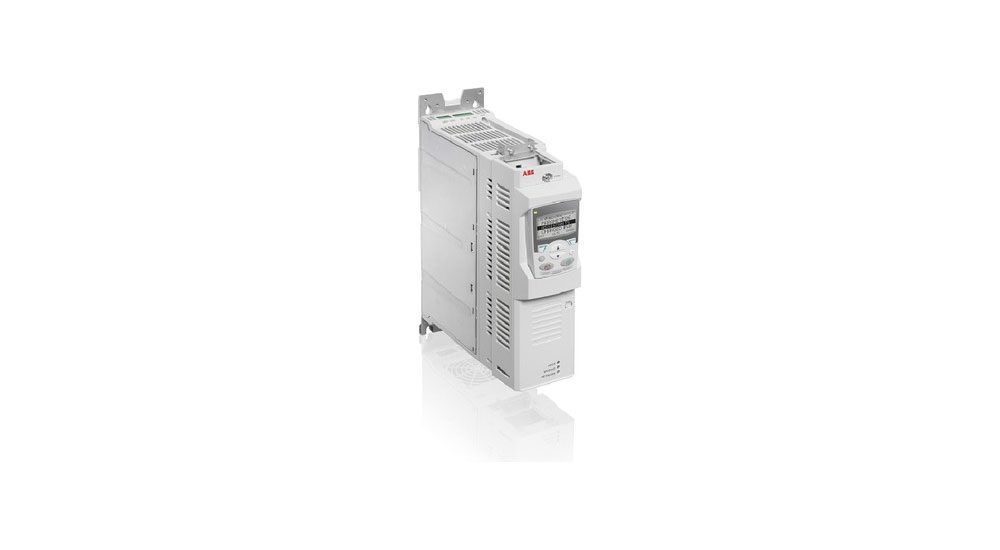

ABB ACS850 Modelinin Teknik Özellikleri ve Kullanım Alanları
ABB ACS850, dünya genelinde endüstriyel tesislerde kalitesinden taviz vermeden tercih edilen bir hız kontrol cihazıdır. 0.37 kW’dan 560 kW’a kadar geniş güç aralığına sahip olması, hemen hemen her tipte asansör, vinç, konveyör ve pompa sistemine uyum sağlar. Bu model, gelişmiş vektör kontrol teknolojisiyle, özellikle ağır yükleri kaldıran asansörlerde motorun tork ve hız kontrolünü milisaniyeler içinde optimize edebilir.
ACS850’in temel teknik özellikleri şöyle:
- Güç Aralığı: 0.37 – 560 kW (3 fazlı giriş; 380 – 480V, 50/60Hz)
- Kontrol Tipleri: Vektör ve V/Hz kontrol
- Entegre güvenlik modülleri (SIL2 onaylı STO fonksiyonu)
- İletişim Protokolleri: Profinet, Modbus, DeviceNet gibi yaygın fieldbus sistemlerini destekler
- Dahili fren kıyıcı, PTC/PT100 sıcaklık sensörü desteği ve harici PID kontrolü
Yüksek manevra kabiliyeti ve düşük harmonik bozulma oranı (THD <%3-5), ACS850’yi elektromekanik sistemlerde EMC kriterlerine uygun hâle getirir. Ani yük değişimlerinde ve tekrarlayan kalkışlarda motorun kayıp vermesini engeller. ACS850 ayrıca programlanabilir fonksiyonları, 7 segment hata göstergesi ve 50’den fazla kullanıcı parametresiyle sahada esneklik sunar. Gelişmiş autodiagnostic sistemiyle servis hayatı boyunca düzenli bakım gereksinimini minimuma indirir.
Kullanım alanlarına baktığımızda, taşıma sistemleri, maden ve metalurji tesisleri, lojistik depolama asansörleri, büyük alışveriş merkezi asansörleri ve yüksek kapasiteli endüstriyel yükleyici asansörlerinde güvenle hizmet verir. Isı değişimi, toz, titreşim ve zorlu voltaj dalgalanmalarında bile kararlı çalışan bir sürücü olarak pazarda kendine yer edinmiştir.
ABB ACS850 Sürücülerde Yaygın Arızalar ve Nedenleri
ABB ACS850 modelinde karşılaştığımız arızaların başında fan arızası, güç kartı hatası, motor geri besleme (encoder feedback) sorunları ve fren devresi arızaları gelir. Yıllara dayalı servis tecrübemizde, arıza istatistikleri gösteriyor ki; kullanıcı kaynaklı hatalardan doğan arızaların oranı yaklaşık %55’tir. Geriye kalan %45’lik arıza genellikle aşırı çalışma sıcaklığı, nemli ortam, elektriksel darbeler veya yaşlanan komponentlerden kaynaklanıyor.
En sık gözlenen arıza kodları:
- F001 – Aşırı Akım Hatası
- F002 – DC Bus Hatası (DC gerilim arızaları)
- F041 – Encoder/feedback kesintisi
- F050 – Dahili Fan Hatası
- F073 – Fren kontak hatası
Fan tıkanıklığı veya rulman arızası, soğutma performansını düşürüp aşırı sıcaklık oluşmasına yol açıyor. Güç kartlarında ise kapasitör ve IGBT modülü arızalarıyla karşılaşmak mümkün. Nemli ya da tozlu ortamlardan ötürü konnektörlerde oksidasyon, PCB yüzeylerinde korozyon ve yalıtım bozulmaları uzun vadede sürücüye zarar veriyor. Encoder sinyali kopukluğu ya da yanlış kablolama, motor senkronizasyonunu bozarak yük kaç kere yukarı-aşağı hareket ederse etsin frekans sabit olsa dahi aşırı titreşim ve düzensiz duruş kalkışlar yaratabiliyor.
Ayrıca, ACS850 sürücülerde koruma sensörlerinin yanlış tanımlanması ya da parametrelerin yanlış yüklenmesi sonucu sistem kendini korumaya alıp çalışmıyor gibi görünebiliyor. Bu durumlarda, sürücü belleğin sıfırlanması ve parametre setinin güncellenmesi gerekebiliyor. Doğru arıza kodu okuması ve detaylı root-cause (kök neden) analizi ile %90 oranında arızanın ilk müdahalede saptanması mümkün.
ACS850 Sürücü Tamir Sürecinde Motor Senkronizasyonu Testleri
Tamir sürecinde ekibimiz, ACS850’nin en güçlü yönlerinden biri olan hassas motor senkronizasyonunu mutlaka detaylı olarak test eder. Doğru senkronizasyon, asansörün kata hassas ve sarsıntısız olarak varmasını sağlar. Senkronizasyon testleri iki aşamadan oluşur: statik ve dinamik.
Statik testte, sürücüden ayrılan asansör motoruna sabit frekans ve gerilim uygulanarak rotor pozisyonu, beklenen değere (genellikle ±1 derece açıklıkla) uyuyor mu kontrol edilir. Burada, motorun bağlı olduğu encoder’in doğru sinyal üretip üretmediğini kontrol etmek için osiloskop ve dijital sinyal analizörleriyle gerçek dalga formu ölçülür. ACS850’de yaygın olarak incremental veya absolute tipi encoderlar tercih edilir; her iki tipte de sıfır noktası kalibrasyonu ve kablo sürekliliği gözden geçirilir.
Dinamik testte, asansörün boş ve dolu yükle birden fazla hareket döngüsü gerçekleştirilir. Bu esnada, sürücü paneli üzerinden motorun anlık mil devri, torku ve hız sapması canlı izlenir. Tipik olarak, ideal bir ACS850’de yük farkına bakılmaksızın tork sapması %3’ü, hız sapması ise %2’yi geçmemelidir. Test esnasında geleneksel hız-frekans tablolarıyla karşılaştırma yaparız ve arıza tespit edilirse, örneğin encoder kartı veya kablolarını değiştiririz.
Senkronda milimetrelik sapmalar dahi ileride kat kaçırma ya da ani duruşlara neden olabilir. Bu yüzden, senkronizasyon testinden aldığımız dijital kayıtları, müşteriye teknik rapor şeklinde sunarız. Senkronizasyon açısından kusursuz bir ACS850, duruş-kalkış tepkisini 300 ms altında başarıyla tamamlar; bu da güvenli ve konforlu asansör yolculuğu sağlar.
Fren Kontrolü ve ACS850 Sürücü Bakımı
ABB ACS850 sürücülerin asansörlerdeki en önemli güvenlik fonksiyonlarından biri, ileri düzey fren kontrolüdür. Fren kontrolü doğru çalışmazsa hem konforlu bir yolculuk sağlanamaz, hem de sürücü ve yolcu güvenliği ciddi risk altına girer. Bu modelde fren ünitesi doğrudan sürücüye entegre edildiğinden, arızalı bir fren kontaktörü veya fren bobini hem sürücüyü hem de motoru riske atar.
Bakım sırasında fren çıkış rölesinde ve fren bobin geriliminde ölçüm yapılır. Nominal fren açılım süresi ACS850 için yük altında genellikle 150-350 ms aralığında olmalıdır. Normalden uzun fren açılımı (>400 ms) veya yanlış bobin gerilimi, güvenlik devresinin devre dışı kalmasına neden olabilir. Ekibimiz, fren devresindeki vakumlu röleleri, bobin sargılarını ve kontakt yüzeylerini birebir ölçerek test eder. Fren sisteminden sorumlu parametrelerin (örneğin, DIO 11/12 terminalleri üzerinden) yazılımda doğru tanımlanıp tanımlanmadığını kontrol ediyoruz.
Fren testini tamamladıktan sonra, ACS850’nin genel bakımını gerçekleştiriyoruz. Bakım periyotlarında (önerimiz endüstriyel ortamlarda yılda 1, yoğun kullanımda 6 ayda 1) fanların tozdan arındırılması, hava kanallarının temizlenmesi ve ısıya duyarlı komponentlerin termografik kamera ile incelenmesi önerilir. Sürücü içi kapasitörlerin ESR (Equivalent Series Resistance) testi, güç kartı IGBT modüllerinin sıcaklık hassasiyeti ve dış muhafaza üzerinde izolasyon ölçümleri yapıyoruz. Pratikte, periyodik bakım yapılan ACS850’lerin arıza yapmadan önce teşhis edilebilen yaşlandırma bulguları tespit edilebiliyor; sistem arızaya geçmeden müdahale edilirse onarım süresi 1-2 gün, arıza sonrası müdahalede ise çoğu zaman 5-7 güne kadar uzayabiliyor. Başarılı bir bakım, hem arıza riskini %60 ve üzeri oranda azaltıyor hem de asansörünüzdeki yolcu konforunu garanti altına alıyor.
ABB ACS850 Asansör Sürücüleri İçin Yedek Parça Temini
ABB ACS850 sürücülerde yedek parça ihtiyacı genellikle güç kartı, fan grubu, kontrol paneli, fren kartı, IGBT modülleri ve encoder/kablo seti gibi kritik üniteler üzerinde odaklanır. Bu modelin yaygın olarak tercih edilmesi, sık kullanılan çoğu parçanın piyasada erişilebilir olmasını kolaylaştırsa da bazı spesifik modüllerin (örneğin; özel akım sensörleri, SIL onaylı güvenlik röleleri gibi) tedarik süresi bazen 2-4 hafta arasında değişebiliyor.
Müşterilerimizin en hızlı hizmeti alması için depomuzda, arızaya en çok neden olan komponentlerden yedekli bulunduruyoruz:
- IGBT güç kartları (OEM ve revizyonlu modeller)
- Fan motorları ve rulman setleri
- Kontrol tuş takımı (Keypad) ve LCD ekran modülleri
- PTC/PT100 sıcaklık sensörleri
- Encoder setleri ve bağlantı kabloları
- Fren kontaktörü ve kontrol rölesi
Acil onarımlarda, stokta bulunan parçalarla genellikle 24 saat içinde müdahale edebiliyoruz. Yedek parça talebinde, parçanın orijinalliği ve test edilmiş olması hayati. Sıkça rastladığımız dış kaynaklı arızalar, “uyumlu” diye satılan ancak ACS850’ye özgü teknik gereksinimleri karşılamayan yan sanayi parçalarla yaşanıyor. Kullandığımız tüm parçalar, ABB’nin orijinal yedek parça protokolüne uygunluk sertifikalıdır ve montaj öncesi işlev testlerinden geçirilir. Bu da uzun vadede sürücüde tekrar eden arıza riskini ciddi oranda azaltıyor. Yedek parça tedariki sağlamadan önce her müşteriyi seri numarası ve mevcut yazılım versiyonu konusunda bilgilendiriyoruz, böylece doğru versiyon/donanım eşleşmesiyle tam uyum sağlanıyor. Büyük çaplı (güç kartı, panel vs.) değişimlerde ise eski parça mühendislerimiz tarafından analiz edilip arıza kökenine dair detaylı bir rapor hazırlanır.
İstanbul Merkezli ABB ACS850 Sürücü Tamir Hizmetlerimiz
İstanbul’da faaliyet gösteren teknik ekibimiz, ABB ACS850 sürücülerin tamir ve bakımı konusunda sektörün en hızlı ve güvenilir ekiplerinden biri olarak öne çıkıyor. Şehir genelinde, çağrı kaydı açtıktan sonra ortalama 2 saat içinde ilk teknik ekibimiz yerinde arıza tespiti için hareket ediyor. Kapsamlı yedek parça stoğumuz sayesinde, yüzde 85 oranında arızalara aynı gün içinde yerinde müdahale edebiliyoruz; daha karmaşık, kart tamiri gerektiren ya da kapsamlı testlere ihtiyaç duyan arızalarda ise 2-3 iş günü içinde cihazı eksiksiz teslim ediyoruz.
ABB ACS850’de uzmanlaşmış teknisyenlerimiz; motor kontrol, fren sistemi, haberleşme hataları, güç kartı değişimi ve yazılım optimizasyonu alanında detaylı bilgiye sahip. Saha servisimizin geçtiğimiz 3 yıldaki kayıtlarına göre, İstanbul içinde servis verilen sürücülerin tekrar arıza oranı ilk 6 ayda yalnızca %4,2. Düşük tekrar arıza oranımız, hem doğru yedek parça hem de hassas test proseslerinden kaynaklanıyor. Size risk ve zaman kaybı yaşatmamak adına, servis öncesi ihtiyaçlara göre (örneğin; yerinde test, parça değişimi mi yoksa kart onarımı mı gerekli) en uygun çözümü öneriyoruz.
Servis sırasında kullandığımız mobil test kitleri ve otomasyona özel yazılım cihazları sayesinde, yerinde yazılım güncelleme, parametre yedekleme ve kısa süreli demo motorlarla simüle testler uyguluyoruz. İhtiyaç halinde 7/24 acil müdahale hattımız aktif. Servis sonrası bakım/onarım raporları detaylı olarak paylaşılır ve müşteri onayı olmadan hiçbir işlemi ilerletmiyoruz. İstanbul dışından cihaz göndermek isteyen müşterilerimize ise kargo ile tamir hizmeti sunuyoruz; teslim aldığımız sürücüleri genellikle 24-72 saat içinde eksiksiz olarak kargoluyoruz.
ABB ACS850 Sürücü Arıza Tespitinde Kullandığımız Test ve Ölçüm Yöntemleri
ABB ACS850 sürücülerin tamirinde net tanı ve kesin çözüm elde etmek için gelişmiş test ve ölçüm cihazlarıyla çalışıyoruz. Arıza tespitinde ilk adım, sürücünün arıza geçmişini sürücü panelinden (event/hata listesi) indirerek cihazın hangi aşamada hata verdiğini ve sistemde anlık olarak kaç kez korumaya geçtiğini görmek oluyor. ACS850’nin 7 segmentli hata göstergesine ek olarak, mobil hata analizörümüz ile F001, F002, F050 gibi sık rastlanan hata kodlarını tek tek inceliyoruz.
Kullandığımız başlıca test yöntemleri:
- Termal kamera ile yüksek sıcaklık kaynaklı arızaların lokalizasyonu (ör. IGBT aşırı ısınması, güç kartı üzerinde noktasal sıcaklık artışları)
- Osiloskopla giriş-çıkış sinyali ve encoder feedback analizi
- IGBT ve kapasitör üzeri ESR (eşdeğer seri direnç) ölçümleri
- Yalıtım test cihazı ile izolasyon direnci kontrolü (IEC60439-1 uyumlu)
- Yazılımla parametre kıyaslama (mevcut parametreler orijinal ayarlarla karşılaştırılır)
- Fren rölesi ve kontaktör bobin testi – hatalı rölelerde çoğunlukla 40-60 Ohm arası direnç ölçülürken bozuk olanlarda bu değer 100 Ohm’un üzerine çıkar
Çalışma sırasında, motor bağlantı uçlarında (U, V, W) dengesizlik olup olmadığını dijital multimetreyle karşılaştırıyoruz. Nominal çıkış voltajı tolerans dışında kalırsa (ör. 400V yerine 360V) güç kartında aşınma olduğu anlaşılır. Encoder sinyal kalitesi için, osiloskop üzerinden kare dalga yüksekliği yüzde 90’ın altında ise sinyalda zedelenme tespit ediyoruz.
Arıza tespitinde, yazılım tabanlı test simülasyonlarıyla cihazı gerçek yük olmadan sanal olarak çalıştırma imkanımız da mevcut. Ölçümler sonrası, müşteriye tüm bulguları şeffaf bir biçimde raporlayıp, onarım süreçlerinin hangi aşamada ne sürecek şekilde ilerleyeceğini birlikte planlıyoruz. Bu sayede arızanın kökenine doğrudan inip, tekrarlama ihtimalini pratikte minimuma indiriyoruz.
