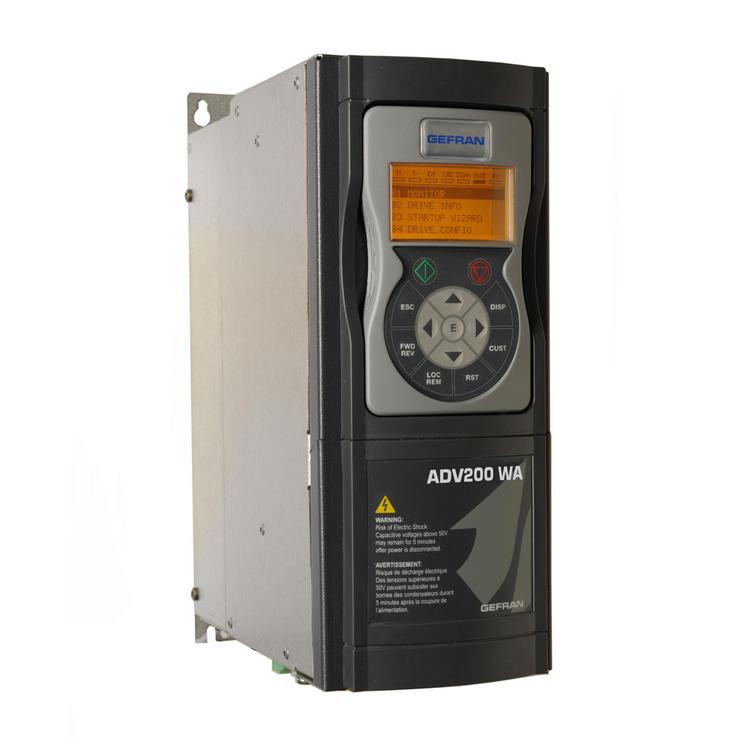

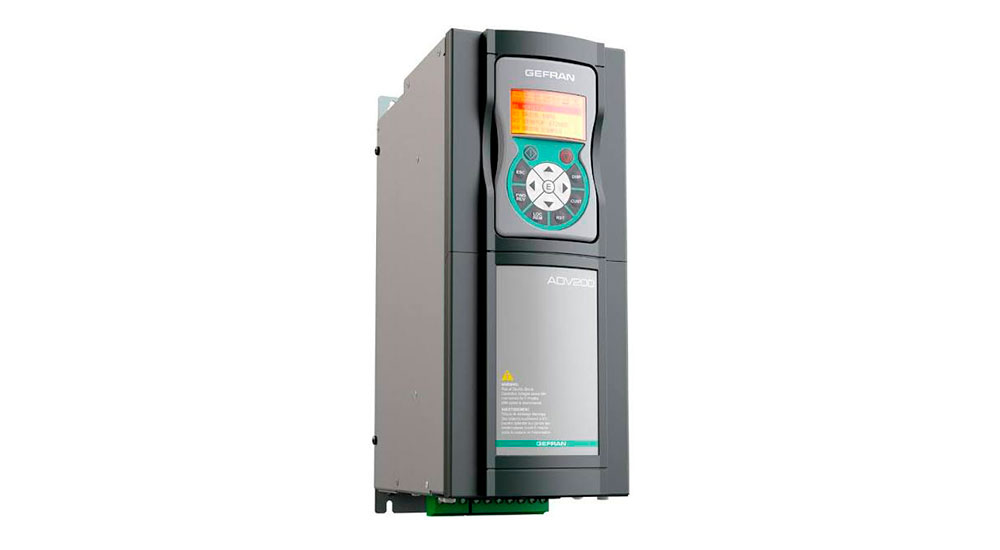

Gefran ADV200 serisi sürücüler, endüstriyel otomasyon ve asansörlerde güvenilir performansıyla ön plana çıkan bir modeldir. Bu sayfa, ADV200 sürücülerde yaşanabilecek başlıca elektronik arıza türlerini, tanılama ve onarım süreçlerini, bakım prosedürlerini detaylı şekilde ele alıyor. Güç kartından gate driver modüllerine, DC bara kondansatörlerinden kapsamlı yük testlerine kadar, tamir sürecinin her adımı uzman teknisyen bakış açısıyla aktarılıyor. Özellikle sık karşılaşılan hata kodları, teknik anlamları ve sahada pratik çözüm yolları burada net olarak açıklanmakta. İstanbul ve çevre bölgelerde yerinde arıza müdahale imkânlarımız, yedek parça tedarik süreçlerimiz ve orijinal Gefran yedek ekipman seçenekleri sayesinde cihazınızın kesintisiz çalışmasını sağlamak için yanınızdayız. Sürücü bakımında her adımda titizlikle gerçekleştirdiğimiz kontroller sayesinde, tahmini ortalama arıza tespit süremiz 90 dakikanın altındadır. Müşterilerimiz, detaylı bakım ve tamir sonrası düzenlenen test raporları sayesinde cihaz durumunu şeffaf bir şekilde görebilir. ADV200 modeline yönelik bir sorun veya bakım ihtiyacınızda, en doğru bilgi ve hızlı çözüm için bu sayfada anlatılan uygulamaları inceleyebilir, teknik sorularınız için bize rahatlıkla ulaşabilirsiniz.
Gefran ADV200 Sürücüde Güç Kartı Arızaları ve Onarımı
Gefran ADV200 sürücülerde güç kartı, cihazın kalbidir. Şebeke voltajının düzenlenmesi, çıkışta motoru besleyecek doğru akım seviyelerinin sağlanması tamamen bu karta bağlıdır. Sahada en sık karşılaştığımız güç kartı arızaları, genellikle aşağıdaki şekillerde karşımıza çıkar:
- Yanık veya çatlamış IGBT modülleri,
- Yanmaya yakın veya kısa devre yapan SMD elemanlar,
- Giriş ya da çıkış terminalinde kararma veya oksitlenme,
- Isınma nedeniyle zarar gören baskı devre yolları.
Güç kartının elektronik performansı doğrudan akım ve yüklenme kapasitesine yansır. Sürücüde IOF (Internal Overload Fault), OHT (Overheat) veya UCF (Undervoltage Fault) gibi hata kodları görüyorsanız, güç kartında arıza ihtimali yüksektir. Onarım sürecinde ilk olarak, kartı cihazdan izole edip görsel kontrol ve termal kamera ile sıcaklık haritası çıkarıyoruz. Akabinde, osiloskop ile gate sinyal frekanslarını ve voltaj seviyelerini ölçerek kartın hangi bölümünde sıkıntı olduğunu belirliyoruz. Yanan SMD komponentlerin değerleri orijinal şematikten doğrulanarak birebir muadiliyle değiştiriliyor. IGBT modül değişimi sonrası, kart yüksek voltajda kısa süreli stresteste tâbi tutulur. Kısa devre veya kaçak akım olmadığına emin olmadan sürücüyü motor bağlantısına tekrar almıyoruz. Ortalama bir güç kartı onarım süresi, parça bulunurluğuna göre 2-6 saat arasında tamamlanabiliyor. Seri montajlarda ise, güç kartı üzerindeki revizyon numarasını ve parça kodunu kontrol etmeden değiştirmek ciddi uyumsuzluklara sebep olabilir. Her onarım sonrası, güç kartı üzerindeki tüm lehim ve bağlantı noktaları büyütülmüş mikroskop altında tekrar incelenir ve kalibrasyon ayarları yapılır.
Gate Driver Problemleri ve Çözümleri
Gate driver devresi, güç kartı üzerindeki IGBT modüllerine doğru anahtarlama darbeleri üreten ve aynı zamanda kısa devre koruması sağlayan kritik bir birimdir. ADV200 serisinde gate driver arızalarının en net belirtisi, motorun bazen çalışıp bazen devreden düşmesi, rastgele hata kodları (IGBT Fault, Drive Enable Fault) veya çıkışlarda simetrik olmayan voltajlar olabilir. Gate driver’ı incelediğimizde en sık karşılaştığımız sorunlar şunlar:
- Sürücü transistörlerinin (MOSFET ya da IGBT’ler) tam olarak tetiklenmemesi,
- Opto-izolatör arızası nedeniyle iletim sinyalinin kesintiye uğraması,
- PWM (darbe genişlik modülasyonu) sinyallerindeki uyumsuzluklar,
- IZO (Isolation Error) gibi izolasyon kaynaklı hatalar.
Gate driver tamirinde önce, osiloskopla sinyal formunu ve tetikleme gecikmesini ölçüyoruz. Normal şartlarda, IGBT’nin gate ucunda 15V tetikleme sinyali bulunmalı; daha düşükse sürücü devresi arızalı demektir. Yanık opto-izolatörler hem iletim süresini uzatır hem de tetikleme tam gelmediğinden IGBT fazla ısınır. Burada en kritik adım, kullanılan tüm SMD entegre ve optik izolatörlerin marka-model kontrolünü yapmak. Yan sanayi yedeklerle değişim, ileri vadede tekrar arızaya neden olur. Profesyonel tamir sırasında test sinyali üreterek, hem tetikleme devresinin cevap süresini hem de sinyalin motora iletimini kontrol ediyoruz. Her değişim işleminin ardından, gate driver merkezi izole test cihazı ile yalıtımın tam olup olmadığını %100 test ediyoruz. Baştan savma bir işlem, motor sürücüsünün aniden devre dışı kalmasına sebep olabilir. Gate driver operasyonunda herhengi bir ihmal, yalnızca kartın değil, bağlı olduğu güç katı ve sürücü yazılımının da zarar görmesine yol açabilir. Bu nedenle, bu onarım titizlik ve ileri düzey cihaz desteği gerektirir.
DC Bara Kondansatörlerinin Değerlendirilmesi ve Değişimi
Gefran ADV200 sürücülerde DC bara kondansatörleri, enerjinin geçici depolanması ve akım dalgalanmalarının sönümlenmesinde hayati rol oynar. Kondansatörlerin yıpranması ya da kapasitans değerinin düşmesi, ani deşarjlarla motorun dengesiz çalışmasına, yüksek sıcaklıkta patlama ve düşük voltaj hatalarına yol açar. Genellikle 10000-22000μF kapasitans aralığında çalışan bu kondansatörler, uzun süreli kullanımda kapasitansın %15-20 oranında azalması ile işlevini yitirir. Pratikte, bu komponentlerin ne durumda olduğunu aşağıdaki yöntemlerle belirliyoruz:
- ESR (Equivalent Series Resistance) cihazıyla iç direnç ölçümü,
- Kapasitans multimetre ile nominal değerlere göre karşılaştırma,
- Fiziksel şişme, akıntı veya alt gövdede renk değişimi gözlemi.
ADV200 serisinde kondansatör değişimi mutlaka profesyonel zeminde yapılmalı. Çünkü yüksek gerilim anında (yaklaşık 800V DC) ani deşarj riski vardır. Değişimden önce, tüm bara devresi izole edilir ve kondansatörler kısa devre aparatlarıyla tamamen boşaltılır. Standart tamir süresinde, eski ve yeni kondansatörün teknik verileri (kapasitans, çalışma voltajı, marka) birebir karşılaştırılır. Orijinal olmayan komponent kullanımı, cihazın ömrünü %40’a kadar kısaltabilir. Değişim sonrası tüm bağlantılar tork anahtarıyla standarda göre sıkılır, ardından minimum 10 dk yüksek yük altında ısı ve performans testi yapılır. Kondansatör değişimi sonrasında düşük voltaj hatası (UCF) veya DC bus dalgalanması gözleniyorsa, sistemde başka bir arıza olma ihtimali gözden kaçırılmamalı. Kondansatörlerin sağlıklı çalışması, tüm sürücü devresinin istikrarlı ve uzun ömürlü çalışmasına katkıda bulunur.
Gefran ADV200 Yük Testi Nasıl Yapılır?
Yük testi, onarımı yapılan veya bakımdan geçen Gefran ADV200 sürücünün tüm elektronik ve elektromekanik fonksiyonlarının gerçekte nasıl çalıştığını ortaya koyar. Bu test, özellikle güç kartı, gate driver ve kondansatör değişimi sonrasında sürücünün gerçek şartlar altında davranışını görmek için vazgeçilmez bir adımdır. Test süreci şu şekilde uygulanır:
- Sürücü, izole bir platformda ve harici kısa devre korumalı bir yükle bağlanır.
- Nominal/azami motor gücüne göre test motoru seçilir (örneğin, 11kW model için 11kW yük).
- Sürücünün tüm fonksiyonları (yavaş kalkış, ani hızlanma, dur-kalk döngüleri) kontrollü olarak denenir.
- Tüm çıkış faz voltajları ve akımları bir veri kaydedici ile eş zamanlı izlenir. Normdan sapmalar, voltaj sıçramaları veya dengesizlikler kayıt altına alınır.
- Sistemde yaklaşık 30 dakika boyunca nominal, ardından aşırı yükle testler sürdürülür.
- Testin sonunda cihazın sıcaklık, giriş/çıkış voltaj farkı, peak akım değerleri analiz edilir ve standartlara uygun olup olmadığı teknik rapora işlenir.
Bu süreçte dikkat edilen en hassas noktalardan biri, işlevsel test sırasında rastgele çıkabilecek hata kodları ve olası termal sorunlardır. Tüm ısı sensörleri ve elektronik soğutucu bloklar bu esnada düzenli olarak izlenerek, 80°C’ye yaklaşan sıcaklıklar görüldüğünde sistem otomatik olarak durdurulur ve sorun kaynağına müdahale edilir. Yük testi hem cihazın iç dinamiklerinin hem de dış yük karşısında güvenlik mekanizmalarının tam anlamıyla çalışıp çalışmadığını net şekilde ortaya koyar. Firmamızda yük testleri sadece tamir sonrası değil, planlı bakım süreçlerinde de standart olarak uygulanır.
ADV200 Modelinin Sık Karşılaşılan Hata Kodları ve Anlamları
Gefran ADV200 sürücülerde hata kodları, arıza ve kötüye kullanımın ilk göstergesidir. Hem hızlı arıza tespiti, hem de sorunun tekrar etmemesi için hata kodlarının anlamını iyi bilmek gerekir. Teknik ekip olarak en çok karşılaştığımız hata kodlarından bazıları ve pratik anlamları şöyle:
- IOF (Internal Overload Fault): Sürücünün güç kartı ya da motor çıkışlarında aşırı yük algılandığında ortaya çıkar. Genellikle güç kartı reaktöründe ya da motor beslemesinde aşırı akım olduğu anlamına gelir.
- OHT (Overheat): Cihazın iç sıcaklığı, kritik olarak belirlenen sınır olan 80-85°C’ye ulaştığında tetiklenir. Soğutucu bloklarda ya da fan devresinde arıza olabilir.
- UCF (Undervoltage Fault): DC bus hattında voltaj 350V’un altına düştüğünde görülür. Buna nedeni büyük ihtimalle DC bara kondansatör yaşlanması veya şebeke gerilim dalgalanmasıdır.
- IGBT Fault: Gate driver devresinde anahtarlama geçersiz veya eksik olduğunda, ya da IGBT’lerde kısa devre gözlendiğinde tetiklenir.
- Drive Enable Fault: Sürücü başlatılamıyor veya motor çıkışında beklenmedik sıfırlamalar tespit edilirse görülür. Sıklıkla sensör kablolarında kopukluk veya bağlantı hatası kaynaklıdır.
- Isolation Error (IZO): Yüksek voltaj hatlarında izolasyon kaybı olduğunda cihaz korumaya geçer. Tipik olarak gate drive devresindeki opto-izolatör hatasının göstergesidir.
Bu hata kodları sürücünün ön panelinde veya RS485 üzerinde haberleşme protokolüyle izlenebilir. Pratik olarak, hata kodunun görülmesinin ardından sürücüyü kapatıp açmak geçici çözüm olur; fakat asıl arızanın fiziksel olarak giderilmesi gerekir. Hangi kod hangi karta yönelikse, çözüm yoluna kararlı ve sistematik şekilde gidilmelidir. Günlük arıza raporlamalarımızda, hata kodlarının yaklaşık %80’i güç elektroniğiyle ilgili; %20’si ise çevresel bağlantı problemlerine bağlı çıkmaktadır. Servisimizde, cihazınızdan aldığınız tüm hata kodlarının dökümünü göndermeniz arıza tespiti hızlandıracaktır.
İstanbul’da Gefran ADV200 Sürücü Bakım Hizmetleri
İstanbul ve çevre bölgelerde Gefran ADV200 sürücü bakımında hızlı müdahale, deneyimli kadro ve yerinde çözüm avantajı sunuyoruz. Gerek endüstriyel tesislerdeki otomasyon hatları, gerekse asansör sistemlerinde bu model sürücülerin periyodik ya da arıza sonrası bakımlarını en verimli şekilde gerçekleştiriyoruz. Saha tecrübemize dayanarak, ADV200 sürücüler özellikle tozlu, yüksek nemli veya ani sıcaklık değişimine maruz kalan ortamlarda yılda en az bir kez ayrıntılı bakım gerektirir. Standart servis prosedürümüz özetle şu adımları içerir:
- Ön kontrol ve hata kodlarının analizi,
- Detaylı iç temizlik ve fan testi,
- Güç ve gate driver kartlarının ölçüm cihazlarıyla elektronik analizi,
- DC bara kondansatörlerinin kapasite ve ESR tespiti,
- Tüm bağlantı noktalarının sıkılık, oksitlenme ve izolasyon testi,
- Yük testi ve raporlama.
Bakım esnasında standartlarımıza göre, tüm bileşenlerin üretici tavsiyesine uygun, en güncel firmware ile uyumlu olması sağlanır. Ekiplerimiz yedek parça ile hızlı müdahale için her serviste elinde başlıca güç kartı, endüstriyel kondansatör ve soğutma fanı bulundurur. Orta ölçekli bir tesiste ADV200 sürücü başına bakım işlemi ortalama 3 saat sürmektedir. Acil müdahale gerektiren, duruş kaynaklı kayıpların önüne geçmek için İstanbul içinde genellikle 4 saatten kısa sürede yerinde oluyoruz. Saha servis formlarımızda yapılan her işlem, kontrol edilen tüm kart ve bileşenler detaylıca kayıt altına alınır. Problemin tekrarını engellemek için, bakımda tespit edilen zayıf noktalar müşteriye teknik rapor olarak sunulur. İstanbul’daki cihazlarınız için güvenilir, hızlı ve şeffaf bir bakım hizmeti arıyorsanız, ekiplerimiz gerekli tüm teknik donanıma sahiptir.
Yedek Parça Temini ve Orijinal Gefran ADV200 Bileşenleri
Gefran ADV200 sürücülerin uzun ömürlü ve güvenli çalışmasının temel garantisi, orijinal yedek parça kullanımına dayanır. Sektörde karşılaştığımız yaygın sorunlardan biri, muadil veya uyumsuz yedek parçaların kullanılması sonucu cihazda tekrar eden veya zincirleme arızaların meydana gelmesidir. Bizim uyguladığımız süreçte, ADV200 modeline özel tüm yedek parçalar fabrika kodu ve revizyon numarası ile stoklanır. Temin edilebilen başlıca orijinal bileşenler:
- Güç kartları (ADV200-xx-… model detayına göre tam uyumlu),
- Gate driver devre kartları,
- DC bara kondansatörleri (yüksek sıcaklık ve uzun ömür sınıfı),
- Soğutma fan ve sensörleri,
- Ön panel ve tuş takımları,
- Ana giriş/çıkış reaktörleri ve iletişim modülleri.
Sektörde ADR kodlu güç kartları için, yalnızca orijinal parça ile yenileme yapıldığında cihazın fabrika parametrelerini korumak mümkündür. Yedek parça tedarik süremiz, nadir kart ya da özel model kodları hariç, İstanbul ve çevresinde genellikle 24-72 saat aralığındadır. Acil ihtiyaç durumlarında, servis ekibimizde her zaman bir adet kullanılmaya hazır ana kart ve güç modülü mevcut tutulur. Orijinal Gefran ADV200 yedek parçalarımızın hepsi CE sertifikalı olup, yapılan tüm değişimlerde minimum 6 ay parça garantisi sağlanır. Tedarik sırasındaki tüm süreç (parça siparişi, teslimi ve montajı) müşterilerimize şeffaf şekilde iletilir. Uzun vadede cihazınızın güvenliği, bakım maliyetinin düşürülmesi ve üst düzey performans için orijinal yedek parça kullanımının önemini her hizmette savunuyoruz.
