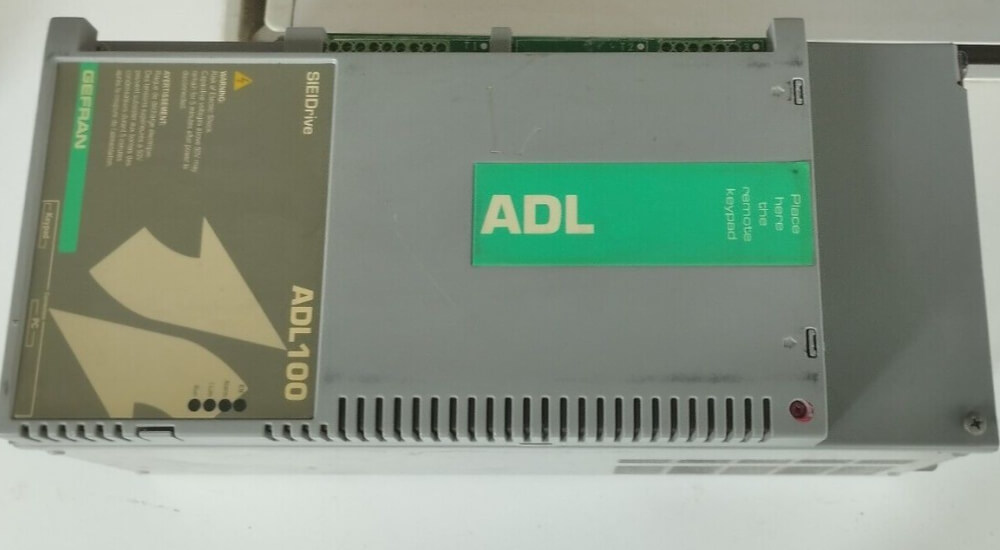

Gefran ADL100 serisi sürücüler, asansör sistemlerinde güvenilir hız kontrolü ve hassas tork yönetimi sağlamak için kullanılan modern inverter cihazlardır. Fakat yoğun kullanım ve çevresel etkiler nedeniyle, zaman zaman aralıklı arızalara, güç kaynağı (SMPS) dalgalanmalarına ya da soket ve lehim kaynaklı sorunlara rastlanabiliyor. Sahada karşılaştığımız birçok onarım vakasında özellikle ripple, kırık lehim bağlantıları veya zayıflayan konnektör teması sebebiyle arıza yaşanıyor. Servis ekiplerimiz, ADL100 modelinin belirli hata kodları ve özgün devre yapısına özel tecrübeli. İstanbul’da Gefran ADL100 sürücülerin tamir ve bakımında hızlı müdahale, doğru yedek parça kullanımı ve süreç odaklı yaklaşım benimsiyoruz. Sürünüzden beklediğiniz performansa ulaşmak, ani arızalarda asansörünüzün durmasını önlemek ve sürücü ömrünü uzatmak için gerekli tüm bilgi ve uygulamaları bu sayfada adım adım açıklıyoruz. Her bölümde, gerçek vakalardan alınan veriler kaynak alınarak pratikte işin nasıl yapıldığını aktarıyorum. Şüpheli bir hata koduyla veya düzensiz çalışmayla karşılaşıyorsanız ya da düzenli bakım ihtiyacınız varsa, aradığınız teknik çözümler için doğru yerdesiniz.
Gefran ADL100 Sürücünün Aralıklı Arızalarının Tespiti
Gefran ADL100 sürücülerde en sık karşılaşılan sorunlardan biri aralıklı arıza olmasıdır. Yani cihaz bir süre sorunsuz çalıştıktan sonra, bazı durumlarda ya da belirli yüklenme anlarında hata veriyor veya komple kapanıyor. Saha deneyimimizden biliyoruz ki, bu tarz düzensiz arızalar çoğunlukla çevresel titreşim, aşırı tozlanma, ısınma döngüleri ve elektriksel istikrarsızlıklardan kaynaklanıyor. İlk aşamada sistemin kaydettiği hata geçmişini (“error log”) inceleriz. Hangi koşullarda arıza verdiği (örneğin; kapı açılımında, hızlanmada, yavaşlamada ya da bekleme modunda) kayda geçirilir. Gerçek zamanlı veri izleme ile giriş voltajı, hattaki dalgalanma ve iç sıcaklık ölçülür. Sık ortaya çıkan trigger’lar; 48-72 saatlik periyotta çoğalan hata kodları, nadir durumlarda ise ortam sıcaklığının 35°C’yi geçmesiyle tetiklenir.
Bir diğer yaygın tetikleyici ise mekanik titreşim sonucu gevşeyen soketler ya da stress altındaki lehim noktalarıdır. Test için sürücünün çalıştığı pozisyonda, hafif dokunuşlarla (noktadan titreşim) arızanın tekrar edip etmediği kontrollü olarak denenir. Özellikle SMPS devrelerinin yetersiz filtrasyon veya yaşlanmış kapasitörlerden kaynaklı dalgalanması, sensör girişlerinde gürültüye sebep olur ve cihazda rastgele asenkronizasyon hatası görülebilir.
Son aşamada termal kamera ve osiloskop kullanılarak, komponent bazında arıza noktası sınırlandırılır. Sorunun net kaynağını tespit etmek için, parçalar ayrı ayrı devre dışı bırakılarak test edilir. Bağlantı noktaları, lehim çatlakları, MOSFET sürücüleri ve kapasitör testleriyle tüm potansiyel problem noktaları detaylıca analiz edilir. Bu yöntemle aralıklı arızaların %90’ında kesin neden saptanabiliyor.
SMPS Ripple Problemlerinin Analizi ve Çözümü
SMPS (Anahtarlamalı Güç Kaynağı) devresinde ortaya çıkan yüksek ripple yani dalgalanma, Gefran ADL100 sürücülerde istikrarsız çalışmanın ana sebeplerinden biri. SMPS bölümünde yaşlanan ya da değeri düşen kapasitörler, zayıflayan doğrultucu diyotlar ve kötü zeminsiz lehim bağlantıları, çıkışta beklenenden yüksek AC bileşen üretir. Bu durumda, sürücü beslemesindeki ±10% voltaj varyasyonu dahi kontrol devrelerinde anlık sapmalara yol açar, donanımsal resetler veya algılayıcılarda hatalı ölçüm tetiklenir.
Ripple kontrolünde ilk işimiz, cihazın yüklü ve yüksüz çalışmasında çıkış kondansatörlerine osiloskop probu bağlamak olur. 50/100 Hz altı düşük frekanslı bir ripple seviyesi, özellikle yüklenme anında 150 mV RMS’i geçiyorsa, o kapasitörlerin mutlaka değişmesi gerekir. Biz genellikle Samwha veya Nichicon gövdeli endüstriyel kapasitörleri tercih ediyoruz; bunlar minimum 120.000 saat (yaklaşık 14 yıl) ESR arızası olmadan çalışabiliyor.
Ripple düzeyini azaltmak için:
- Tüm çıkış ve giriş kapasitörlerinin kapasitesi ve ESR değeri ölçülür.
- Kritik çıkış diyotları sıcaklık altında test edilir.
- Lehim uçlarında oksitlenme veya soğuk lehim kontrolü yapılır.
- SMPS devresine paralel ilave by-pass kondansatör yerleştirilebilir.
Her tamir bitiminde, SMPS hattının ripple seviyesi 100 mV altında izlenmeli ve yük altında iki saatlik test sonrası kararlılık doğrulanmalıdır. Ripple kaynağı giderilmeden yapılan arıza müdahaleleri, genellikle kısa sürede tekrar arızaya yol açar.
Gefran ADL100 Soket ve Lehim Kontrolü
Soket arızaları ve zayıflamış lehim noktaları, ADL100 kullanıcılarının sıklıkla yaşadığı sinsi sorunlardan. Özellikle titreşimli ortamlar ve eski pano içlerinde, sürücü devrelerindeki çoklu pinli konnektör ve kablo terminalleri gevşeyebiliyor. Arıza tespiti sırasında ilk kontrol noktalarından biri tüm soketlerin yerine tam oturduğunun fiziksel muayenesidir. Dışarıdan basınca dayanan veya kablo çekişine maruz kalan konektörler kasalı tip olsa bile zamanla milimetrik oynama yapar.
Lehimde ise sorun çoğunlukla mekanik gerilme ya da yıllar içinde mikro çatlakların oluşmasından çıkar. Soğuk lehim olarak tabir edilen mat, donuk veya gözenekli yapılar gözle ve büyüteçle incelenir. Kıvılcım izleri, kararmış konnektör yüzeyleri ya da hafif oksitlenmiş yüzey teması sürücü devresinde kesik kesik sinyal kaybolmasına yol açar.
Servis sürecimizde:
- Tüm major ve minor soketler birer birer çıkarılıp temas fırçası ve kontak spreyle temizlenir.
- Her pinin montaj basıncı ölçülür ve zayıflayanlar yenisiyle değiştirilir.
- PCB üzerindeki kritik kontrolcü ve güç MOSFET bacaklarının tamamı yeniden lehimlenir.
- Cihaz test çalışmasına alınmadan önce bağlantı noktalarına ölçüm yapılır. Geçici veya oynak bir pin bırakılmaz.
Zayıf lehimli veya gevşek soketli ADL100 cihazları, genellikle 3-6 ay arayla benzer arızayı tekrarlar. Sağlam bir bakımda bu süre 3 yılı aşan güvenilir kullanım sunulmalıdır.
ADL100 Sürücüde Yaygın Hata Kodları ve Anlamları
Gefran ADL100 sürücüler kendine özgü hata kodu sistemiyle olası arızaları kullanıcıya bildirir. Sahada en sık karşılaştığımız hata kodları ve pratik açıklamaları şöyle:
- E01/E02 – Overcurrent Error: Çıkıştaki ani akım çekişi; sıklıkla kısa devre olmuş motor kablosu veya arızalı IGBT’den kaynaklanır.
- E03 – Overvoltage Error: DC bara voltajının limit aşımı. Muhtemelen şebeke yükselmesi, frenleme ünitesinin arızası ya da bar kondansatörlerindeki defekt.
- E04 – Undervoltage Error: Şebeke voltajı düşmüş ya da besleme kablosunda gevşeklik. SMPS modülünde ripple da bunda rol oynar.
- E05 – Overheating Error: Sürücü soğutucusunda, genelde 85°C üstü sıcaklık ölçülmüş. Fan arızası veya tıkalı havalandırma.
- E07 – Communication Error: Pano/kontrol ünitesi ile haberleşme kopukluğu, çoğunlukla RS485 konnektörü veya kablo teması gevşekliklerinden kaynaklanır.
- E09 – Sensor Fault: Encoder veya Hallsensor kablo problemi yahut ilgili devrede lehim çatlaması.
Yukarıdaki hata kodları, sistem ekranında ya da servis yazılımında anında görülür ve çoğu kez doğrudan arızanın yerine işaret eder. Cihazda periyodik olarak aynı hata kodlarını alıyorsanız, bağlantı ve kablolamadaki gevşeklikleri, fan ve filtre temizliklerini mutlaka gözden geçirin. Dönemsel bakımda arıza hafızası silinerek cihazın hata geçmişi temizlenir.
Gefran ADL100 Sürücü Tamirinde Kullanılan Yedek Parçalar
Profesyonel bir ADL100 onarımında, arızaya neden olan parça kadar, ömrü dolmaya yakın diğer bileşenleri de değerlendirmek önemli. En sık değişen yedek parçalar arasında:
- Kapasitörler: 400V/470µF veya 560µF yüksek akım filtre kapasitörleri. Çoğunlukla Samwha, Rubycon, Hitachi markaları tercih ediliyor.
- IGBT Modülleri: Fuji, Infineon ya da Mitsubishi üç fazlı güç yarı iletkenleri; asansör yük profiline uygun seçilmeli.
- Fanlar: Sürücüyü soğutma amaçlı; ebatsal uyumluluk ve rulman tipi dikkat gerekir. Sıklıkla 24V/0.18A ve 220V/0.11A seçenekler tercih ediliyor.
- Soket ve Konnektörler: Molex, JST gibi endüstriyel tipte, 90°C veya üzeri sıcaklık toleranslı modeller.
- SMPS Modül Bileşenleri: Doğrultucu diyotlar, MOSFET’ler, transformatörler ve kritik sigortalar.
Bazı onarımlarda LCD ekran, keypad veya kontrol rölesi gibi yardımcı modülleri de değiştiriyoruz. Orijinal yedek parça kullanmak, ileride çıkabilecek uyumsuzluk ve güvenlik risklerini azaltıyor. Temin süresinde İstanbul içi stok avantajımız, çoğu parçayı aynı gün değişime olanak tanıyor. Standart bir bakımda ortalama 3-6 ana parça değişimi yapılabiliyor. Bakım sonrası değiştirdiğimiz parçalar, müşteriye detaylı bir tamir raporunda listelenir.
Gefran ADL100 Asansör Sürücü Bakım Prosedürleri
ADL100 sürücülerde bakımın düzenli yapılmaması, ani arızalar ve plansız duruşlarla sonuçlanabiliyor. Profesyonel bakım prosedürümüz belirli adımlardan oluşuyor:
1. Sürücü cihazının devre dışı bırakılması ve enerji emniyetinin sağlanması.
2. Tüm toz ve partikül birikimlerinin, havalandırma kanallarının ve soğutucu yüzeylerin antistatk fırça ve vakumlu temizleyiciyle temizlenmesi.
3. Soket, konektör ve terminal bloklarının fiziksel olarak sıkılığı ve oksitlenme yönünden kontrolü.
4. Kapasitör, MOSFET, diyot gibi kritik güç elemanlarının sıcaklık ve ESR ölçümüyle yıpranma seviyesinin değerlendirilmesi.
5. SMPS bölümünde ripple analizi yapılıp değerlerin, yükte en fazla 100 mV seviyesinde tutulduğunun teyidi.
6. Tüm lehim noktalarının, büyüteçle çatlak-kopuk lehim açısından gözden geçirilmesi; gerekirse yeniden lehimleme.
7. Soğutucu veya cihaz fanlarının çalışır durumda ve rulmanının sessiz olması.
8. Hata kodu hafızasının yazılımdan silinmesi ve sonrasında 30–60 dakika yük altında fonksiyon testi.
Bakım sonunda bir bakım kontrol formu ile, bulunan potansiyel sorunlar ve müdahale edilen noktalar müşterimize iletilir. Standart prosedüre uyarak yapılan periyodik bakımlarda ADL100 cihazlarda yılda birden az arıza oranı görülür. Cihazınız 18 aydan uzun süre bakımsız kaldıysa mutlaka detaylı bir bakım öneririm.
İstanbul’da Gefran ADL100 Sürücü Teknik Servis Hizmetleri
İstanbul’da onlarca AVM, konut bloğu ve iş merkezinin sürücü arızalarına hızla müdahale ediyoruz. ADL100 için; rutin bakım, acil arıza onarımı, devreye alma ve yedek parça değişimi hizmetimiz mevcut. Çağrınızın ardından ekibimiz ortalama 3 saat içinde yerinde olur. Sık rastladığımız uygulama: sürücüde arıza kodu belirip asansörün beklemede kalması! Böyle bir durumda, cihazı yerinde analiz ediyoruz. Genellikle ilk kontrolde sorunlu bölgeyi %85 ihtimalle saptayabiliyoruz.
Servisimiz:
- Hızlı arıza tespiti ve onarım (çoğu durumda 1 iş günü içinde cihaz çalıştırılır)
- Orijinal yedek parça kullanımı ve garanti
- Eski sürücüler için yerinde soket/lehime müdahale
- SMPS ripple ve güç hattı optimizasyonu
- Kullanıcıya detaylı tamir/bakım raporu
Çalışmalarımızı tam ekipmanlı mobil servis aracıyla sürdürüyoruz. Atölyemizde test panosu ve orijinal yedek parça stoku bulunur. Hizmet verdiğimiz lokasyonlarda genellikle 30–45 dakika içinde ulaşım sağlıyoruz. İşin aciliyeti durumunda, yeni ya da geçici sürücüyle asansörünüzü devrede tutabiliyoruz. Her bakım veya onarım sonrası, kullanıcıya bir yıl boyunca ücretsiz telefon danışmanlığı hakkı tanıyoruz. İstanbul’da Gefran ADL100 arızalarında hızlı çözüme ihtiyacınız varsa, pratik ve güvenilir destek için dilediğiniz an ulaşabilirsiniz.
