Omron MX2 serisi frekans inverterleri, endüstriyel otomasyon uygulamalarında hassas motor kontrolü, hız ayarı ve enerji verimliliği açısından oldukça sık tercih edilen cihazlardır. Bu sürücüler, yüksek güvenilirlik sunmasına rağmen, endüstriyel kullanımda karşılaşılan sıradışı koşullar ve dış etkenler nedeniyle zaman zaman hata kodları ile karşılaşmak kaçınılmazdır. Doğru hata kodunu anlamak, sürücünün ne tür bir problem yaşadığını ve arızanın nasıl giderilebileceğini belirlemede ilk adımdır. Bu yazıda, Omron MX2 sürücülerinin sistemde ortaya çıkardığı hata kodlarını, teknik anlamlarını, muhtemel nedenlerini ve uygulamada karşılaşılan en yaygın sorunlara yönelik somut çözüm adımlarını detaylandırıyoruz. İster bakım teknisyeni olun ister sadece arıza tespitiyle ilgilenen biri, kamuya açık servis dökümantasyonlarından ve kendi atölye deneyimlerimden derlediğim içeriklerle Omron MX2’nin hata kodu yönetimini derinlemesine kavrayabilirsiniz. Sürücünüzde belirli arızaları giderirken teknik limitlere ve güvenlik kurallarına dikkat edilmesini önemle tavsiye ederim; çünkü yanlış müdahaleler yalnızca cihazı değil, tüm sistemi riske atabilir.
Omron Mx2 Sürücü Nedir ve Kullanım Alanları

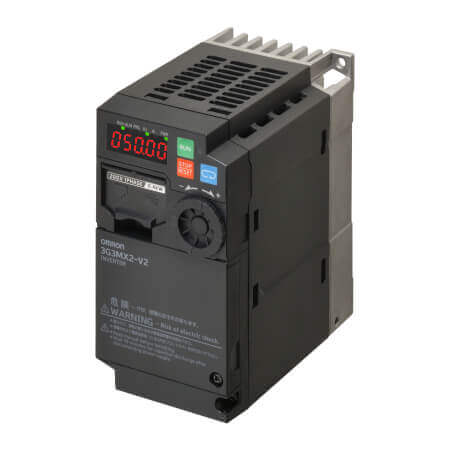

Omron MX2 sürücü, özellikle asenkron ve daimi mıknatıslı motorlarda hassas hız ve tork kontrolü sağlayan bir frekans inverteridir. Endüstri 4.0’ın getirdiği otomasyon ihtiyaçlarına uygun olarak, gelişmiş PID kontrol algoritmaları, hızlı ivmelenme/deivmelenme eğrileri, güvenlik röleleriyle uyumlu acil stop (Safe Torque Off, STO) fonksiyonu öne çıkan teknik özelliklerindendir. 400 V AC beslemeyle çalışabilen ve 0.1 kW ile 15 kW arası güç seçenekleriyle sunulan MX2, özellikle konveyör sistemleri, paketleme makineleri, pompa ve fan uygulamaları, asansör mekanizmaları ve özel hareket kontrol projelerinde kullanılmaktadır.
Sürücü üzerinde RS-485 (Modbus) haberleşme desteği bulunması, merkezi otomasyon sistemlerine entegre edilmesini kolaylaştırırken; ön panelinden doğrudan izleme ve parametre ayarı yapılabilir. Dahili frenleme ünitesi (opsiyonel olduğu modeller de mevcuttur) sayesinde ani duruşlarda motorun oluşturduğu enerji güvenli şekilde sönümlenebilir. Kompakt yapısı, IP20/21 koruma sınıfı tercihi ve modüler montaj tasarımı ile pano içi kurulumlarda yerden tasarruf sağlar.
Gelişmiş hata tanıma ve olay kaydı özellikleri, bakım ekiplerinin zamandan kazanmasını sağlar. Cihaz, voltaj dengesizliği, aşırı akım, topraklama hatası gibi istenmeyen durumları gerçek zamanlı olarak algılayıp kullanıcıya detaylı hata kodu bildirimi sunar. Bu özellikler, arıza tespiti ve hızlı müdahale için oldukça kritiktir.
Omron Mx2 Hata Kodları Listesi ve Anlamları
Omron MX2 sürücüler üzerinde meydana gelen sistemsel veya donanımsal sorunlar, üzerinde yer alan dijital ekran veya bağlı operatör panelinde belirli hata kodları ile kullanıcıya bildirilir. Bu kodların anlaşılması, hızlı ve doğru müdahale açısından kritik önemdedir. Aşağıda, MX2 sürücülerde sıklıkla karşılaşılan hata kodları ve teknik anlamları yer almaktadır:
| Hata Kodu | Anlamı | Açıklama |
|---|---|---|
| E01 | Aşırı Akım (Overcurrent) | Çıkış akımı, sürücünün belirlenen sınır değerini aştı. |
| E04 | Aşırı Gerilim (Overvoltage) | DC bara gerilimi, izin verilen üst limitin üzerine çıktı (tipik: >410V DC). |
| E05 | Min. Gerilim (Undervoltage) | DC bara gerilimi, minimum karar değerinin altına indi (tipik: <190V DC). |
| E06 | Aşırı Isı (Overheating) | İç sıcaklık, çözümle sınır sıcaklığına ulaştı (>90°C). |
| E09 | Toprak Kaçağı (Ground Fault) | Çıkış fazlarından birinde toprağa kısa devre algılandı. |
| E22 | Kısa Devre (Short Circuit) | Çıkış terminali arasında kısa devre algılandı. |
| E30 | EEPROM Hatası | Dahili hafıza okuma/yazma problemi (parametre kaydı başarısız). |
Bu tablo ve hata açıklamaları, olası arızalara nereden yaklaşmanız gerektiğiyle ilgili teknik bir ön bakış sunar. Her hata kodu, sistemin hangi bölümünde problem olduğuna dair yol gösterici bir ipucudur.
Omron Mx2 Hata Kodlarının Nedenleri
Her hata kodunun arkasında bir veya birden fazla teknik neden yatabilir. E01 (aşırı akım) genellikle motor kablolarında kısa devre, motorda arıza veya aşırı yüklenme koşullarından kaynaklanır. Ayrıca, otomatik ivmelenme-deivmelenme ayarlarının hızlı seçilmesi, kapasitenin üzerinde ani kalkışlarla birlikte sürücüye zarar verebilir. E04 (aşırı gerilim), şebeke gerilimindeki ani dalgalanmalar ya da frekans inverterine bağlı frenleme dirençlerinin devre dışı kalması gibi durumlarda karşımıza çıkar.
E05 (düşük gerilim), enerji beslemesindeki voltaj düşüşleri, kablo kesitinin yetersiz seçilmesi veya şebekedeki kontaktör arızasından ötürü görülür. E06 (aşırı ısı) çoğunlukla sürücünün havalandırmasının yetersiz olması, ortam sıcaklığının yüksekliği ya da fan arızası gibi fiziksel etkenlere dayanır. E09 (toprak kaçağı), çıkış fazlarında izalosyonun zayıflaması veya kablo kılıflarında yıpranma durumlarında tetiklenir.
Bir diğer önemli hata olan E22 (kısa devre), çıkış terminalleri arasında gevşek bağlantılar, montaj hatası veya yalıtkanın delinmesiyle meydana gelir. E30 (EEPROM) ise çoğunlukla ani elektrik kesintilerinde ya da cihazın yaşlanmasına bağlı EEPROM yorgunluğu sonucu karşımıza çıkar. Tüm bu nedenleri net şekilde anlamak için doğru test ekipmanları ile kontroller yapılmalı ve sürücünün geçmiş çalışma koşulları iyice değerlendirilmelidir.
Omron Mx2 Hata Kodlarını Tespit Etme Yöntemleri
Bir Omron MX2 sürücüde hata kodlarını tespit etmek için öncelikli olarak sürücü panelindeki hata göstergelerine dikkat etmek gerekir. Ekranda beliren hata kodu, hangi modülün problemli olduğunu doğrudan sunar. Bununla birlikte, çoğu otomasyon hattında RS-485 üzerinden merkezi kontrol sistemine bağlanan sürücülerde hata kodları otomasyon SCADA veya PLC yazılımlarına da dijital veri olarak iletir, böylelikle merkezi kayıt ve arıza geçmişi kolayca tutulabilir.
Teknisyen olarak benim önerim, görsel hata kodunun yanı sıra Omron CX-Drive yazılımını kullanarak sürücüye bilgisayar ile bağlanmak ve olay kayıtlarını incelemektir. Cihazın ‘Fault History’ (Hata Geçmişi) ekranından son 10 hata ve ilgili çalışma parametrelerini (çıkış akımı, voltaj, sürücü sıcaklığı gibi) inceleyerek arızanın sistemdeki seyrini detaylı analiz edebilirsiniz.
Multimetre ile çıkış hatlarının izolasyonunu kontrol etmek, fan çalışmasını gözle veya ampmetre ile doğrulamak, şebeke gerilim seviyesinin fiili olarak ölçülmesi de sahada uyguladığım başlıca yöntemlerdir. Sürücü içi sigorta ya da güç kartında görsel yanık/kızarıklık olup olmadığına bakmak, kontaklar ve kabloların sıkılığını tork anahtarıyla kontrol etmek de süreci hızlandırır. Bunları yaparken, daima sürücü enerji bağlantısı kesilmiş olmalıdır; aksi takdirde ölümcül elektrik çarpma riski oluşur.
Omron Mx2 Sürücüde Yaygın Arıza Kodları ve Çözümleri
Omron MX2 serisinde karşılaşılan hata kodları için uygulanabilecek teknik çözümler, genellikle arızanın kök nedenine göre değişiklik gösterir. E01 (aşırı akım) hatasında ilk aşamada motor ve çıkış klemens bağlantıları, kısa devre açısından megger ile kontrol edilmelidir. Motor tork gereksinimi aşırı yüksekse veya frenli motor kullanılıyorsa, hızlanma/decel parametreleri yumuşatılarak (ör: rAMP UP TIME: 5 s → 10 s) çözüm bulunabilir.
- E04 (Aşırı Gerilim): Şebekede yüksek voltaj varsa regülatör kullanılmalı, frenleme direncinin çalışıp çalışmadığı (direnç omik değer: tipik 100-200 Ohm) ve frenleme transistörünün açık/kapalı durumu test edilmeli.
- E05 (Düşük Gerilim): Giriş fazlarında voltaj 200V AC’nin altına düşüyorsa, enerji hattı kontrol edilmeli, gevşek bağlantılar ve sigorta atıkları giderilmeli.
- E06 (Aşırı Isı): Sürücü panel havalandırma kanallarında tıkanıklık giderilmeli, fan çalışmıyor ise yenisiyle değiştirilmelidir. Ortam sıcaklığı 40°C’nin üzerindeyse ilave fan ya da klima opsiyonu düşünülmeli.
- E09 (Toprak Kaçağı): Motor ve kablo izalosyonları en az 1 GΩ değerini sağlamalı. İzolasyon arızaları electromechanical insulation tester ile tespit edilebilir.
- E22 (Kısa Devre): Tüm çıkış fazları birbirinden yalıtık olmalı; klemensler sıkı olmazsa veya kablolarda ezilme varsa ilk adımda düzeltilmelidir.
- E30 (EEPROM Hatası): Parametre sıfırlama (factory reset) ve firmware güncelleme işlemleriyle çoğunlukla çözülür. Sorun devam ederse EEPROM çipi değiştirilmelidir.
Her bir çözüm adımında cihazın enerjisinin tamamen kesildiğinden ve elektriksel emniyet önlemlerinin sağlandığından mutlak surette emin olunması zorunludur. Bazı durumlarda güç kartı ya da modül değişimi gerekebileceğinden, üreticiye uygun yedek parça kullanımı hayati öneme sahiptir.
Omron Mx2 Hata Kodları Karşısında Alınması Gereken Önlemler
MX2 sürücülerde hata kodu ortaya çıkmaması için öncelikle kurulum sırasında ve işletme süresince sistematik önlemler alınmalıdır. Elektrik şebekesinin kararlılığı, sürücü çevresindeki ortamın temiz ve serin tutulması, uygulamaya uygun motor ve sürücü boyutlandırması temel gereksinimlerdir. Tüm motor kabloları IEC standartlarına uygun kesitte seçilmeli ve minimum 1 GΩ izolasyon sağlayacak kalitede olmalıdır.
Bakım ekipleri tarafından, sürücünün havalandırması minimum 6 ayda bir basınçlı hava ile temizlenmeli ve panel fanının çalışır durumda olduğu sezonluk olarak incelemeli. Sürücü üzerinde topraklama bağlantısı ve EMC filtre montajı, sistemin toprak kaçağından etkilenmesini önemli ölçüde azaltır. Ayrıca, aşırı yüklenmeye karşı sürücü parametrelerinde akım ve tork sınırları yazılı olarak sınırlandırılmalı ve “Elektriksel Kilit” (Lock) fonksiyonu devreye alınmalıdır.
Yedek parça (fan, röle, kart vs.) stoğu oluşturmak, olası arızalara kısa sürede müdahale için önemlidir. Yazılım parametrelerinin belli aralıklarla yedeklenmesi, anlık arızalarda sistemin eski haline geri döndürülmesini mümkün kılar. Akım dalgalanmalarının yaygın olduğu sahalarda voltaj regülatörü veya UPS sistemi kullanarak, E04 ve E05 hatalarını önemli ölçüde engelleyebilirsiniz. Bütün bu teknik önlemler, hata kodlarının ortaya çıkma sıklığını minimize eder.
Uzman Teknik Destek ile Omron Mx2 Sürücü Tamiri
Birçok durumda, MX2 sürücülerdeki hata kodlarına müdahale belirli bir teknik altyapı ve ölçüm ekipmanı gerektirir. Akım ve izolasyon ölçümü, fan ve kart değişimi gibi işlemler; yanlış uygulandığında cihazda kalıcı hasara, bazen de operatör güvenliğinin tehlikeye girmesine neden olabilir. Özellikle E22 (kısa devre), E09 (toprak kaçağı) ve E30 (hafıza) gibi kodlarda; hem sürücünün iç yapısal elemanlarına müdahale edilmesi gerektiğinde hem de pano sistem bütünlüğünün korunmasına dikkat etmek gerekir.
Uzman teknik ekibi, arıza tespiti için CX-Drive yazılımı üzerinden detaylı analiz yapmanın yanında, osiloskop ve izolasyon test cihazı ile gerçek zamanlı veri ölçümü gerçekleştirir. Sürücüyü sökme ve parçalama işlemlerinde, fabrika standartlarına uygun antistatik ekipman kullanılır. Firmware yükseltmesi, yedek parça değişimi ve tekrar devreye alma işlemleri de profesyonel donanım ve metodoloji gerektirir.
Çoğu atölye onarımı sırasında sürücünün yanı sıra, motora ve bağlı proses ekipmanına da çapraz arıza testi uygulanır. Çünkü sürücüdeki bazı arızalar, sistemdeki başka bir donanım sorunundan kaynaklanabilir. Teknik sınırlar ve emniyet açısından, iç devre kartı tamiri veya karmaşık elektronik testler sahada yapılmamalı; bu tür işler konusunda sertifikalı bakım merkezi tarafından gerçekleştirilmelidir. Gerçekçi bakarsak, eksiksiz bir onarım için sürücünün uzman bir teknik servise gönderilmesi, hem cihazınız hem de proseste çalışan herkesin güvenliği için en doğru yol olur.
